circuito prova quarzi – (rsgb low power scrapbook – g3rjv)
Ho preso dal libro nel titolo uno schema di circuito adatto a provare in modo rapido i cristalli di quarzo. A lavoro ultimato si innestano nello zoccolo e si osserva il LED: se è acceso il quarzo “va”, altrimenti no.
Ho fatto alcune piccole varianti per usare i componenti alla mano, rispetto al circuito di pag.309 del libro. Per esempio i transistor sono altri. Qualche valore di capacità è diverso. L’alimentazione è di 8.1 Volt, ma va anche a 9.
Il consumo dipende da LED e sua resistenza serie. Ho impiegato un mini LED con 100 Ohm serie e il consumo è circa 15 mA.
Lo schema è molto semplice: oscillatore, provare transistor a caso dovrebbero andar bene quasi tutti. Rivelatore con due diodi BA220 di cui ne ho un bel po’. Pilota del LED che anche qui non è assolutamente critico.

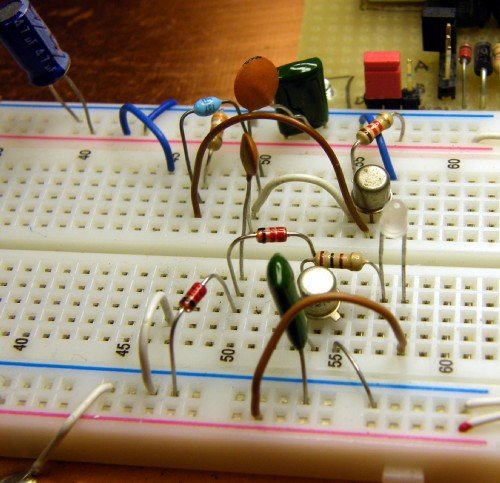

La foto mostra il circuito in prova, sulla piastra prototipo.
Buon divertimento, Alessandro Frezzotti
Per scaricare il file pdf con lo schema leggibile, clicca su: http://www.frezzotti.eu/af_sec_2/tech_art/prvxtal.pdf
